プラスチックベアリングの適用例
サーモプラスチックは、金属ベアリングの有効な、より適切な代替品であることが実証された多くの分野で使用されています。
自動車
BNL @
http://www.out-rigger.jp/web/bnl2013/bnl_flash_ver1_1/
重量は、自動車産業のあらゆる部門で主要問題の一つとなっています。高性能車で最高速度、最適なハンドリングを達成しようとする場合、軽量のプラスチックベアリング統合品は成形して複数部品を一体化させることが可能であり、重量を軽減し、性能を向上することができます。一般車では、新たな安全システム、カーナビゲーション装置、車載用エンタテインメント機器による重量増加を相殺するため、金属に代わってサーモプラスチックが使用されています。しかし、今日、軽量化を図るメーカーの目的は、燃費効率を向上し、CO2排出量を低減することです。車両重量が1キログラム減るごとにCO2排出量を70 mg/km以上減らすことができます。
成形プラスチックベアリング統合品は、現在最も人気のある車の多くで、例えば、ステアリング・コラム機構やダッシュボード制御装置など多成分金属代替品に置き換わりつつあります。成形プラスチックベアリング統合品は、モータスポーツ車両の車載カメラシステムにも見られます。自動車レースは、変わりやすい天候や多様な環境の中で行われることが少なくありません。成形プラスチックベアリング統合品によって車載カメラは環境耐性を得ることができ、泥道、オフロード条件、世界の最速トラックでの油や水を被るような状況でも有効に作動します。
プラスチックベアリングは、大型トラックのカーテサイドを吊るすための吊り下げストラップに使用されています。その役割は、輸送中に車両が転倒した場合や積み荷の固定が緩んだ場合に荷重のかかるカーテンを支えることです。プラスチックベアリングは軽量であるため、そのような大きな車両の性能や取扱いに影響を与えることはありません。吊り下げストラップは、船上やドックでさまざまな気象条件にさらされ、海水を被ることもありますが、プラスチックベアリングは錆びることがありません。潤滑油の必要がないことから、グリースがこびりつくこともなく、ベアリングがスムーズに動き、保守も不要です。

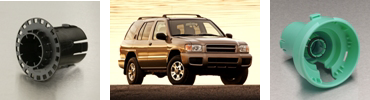

ＢＮＬ製ステアリングコラムプラスチックベアリング: 下部ステアリングコラムベアリング
ＢＮＬ製プラスチックコントロールノブユニット
事務機器
プラスチックベアリングは、郵便仕分け機のような大型商用機器から多機能プリンター、現金処理機器に至るまで、さまざまな事務機器に使用されています。プラスチックベアリングは、内部の限られたスペースに合う特殊な形状に成形することができるだけでなく、部品数、重量、製品サイズ、組立費用の低減といった新たな特長を持つ統合品を作り上げることができます。このような特性は、機械類の小型化、軽量化、低価格化を競う市場において有益です。
一般に、コピー機は1分あたり最大65枚の速度で紙を処理します。この処理では静電気が発生し、スムーズな紙送りを妨げ、紙詰まりが生じます。

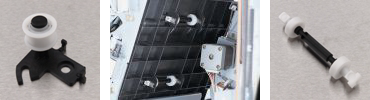

プラスチックベアリングは、光学キャリッジ駆動機構の内部で使用されます。プラスチックベアリングは、アイドラーローラーやベルトテンションプーリとして使用され、歯付きプーリに組み込まれるか、軸上に鋳込成形されます。場合によっては、紙ほこりによる機構部の摩耗を防ぐために遮蔽板を設計に組み込むことがあります。ベアリング統合品は、サーモプラスチックを材料として作られているため、紙を高速送りすることで生じる静電荷を放散し、用紙搬送路の障害原因となる紙ほこりを機構部内に引き込むことがありません。注油が不要なことから、文書が印刷システム内を搬送されるときに汚れる恐れがありません。
ATMと現金処理機器は高速で紙幣を送り、紙幣の確認と仕分けを行います。低摩擦プラスチックベアリングは静電防止特性を有するため、静電気がたまって機械内の回路に影響を与えないようにする目的で使用されます。磁気帯、磁気コードを干渉なく読み取るために、完全に非磁性の部品が必要な部分もあります。ガラスボールを使用したサーモプラスチックベアリングは、この要件を満たし、コスト効率にも優れています。
防犯カメラ
プラスチックベアリングを組み込むことのメリットは、PTZ（回転、傾斜、ズーム）式防犯カメラの設計において明らかです。プラスチックベアリング統合品を回転・傾斜機構に使用することで、部品数を減らし、コストを節約し、組立の手間を省きます。
さらに、クリップを組み込むことでカメラユニットを筐体の中にはめ込むことができ、設置・保守に要する作業を最小限に抑え、システムのダウンタイムを短縮します。
プラスチックベアリング統合品は、軽量で、耐候性があり、あらゆる天候条件で途切れることなく動作しなければならない屋外吊下式CCTV装置に最適です。スチール製品に対して、保守の手間のかからない代替品として、プラスチックベアリング統合品は、機器の整備・点検に費やす時間の短縮や解消も可能です。
